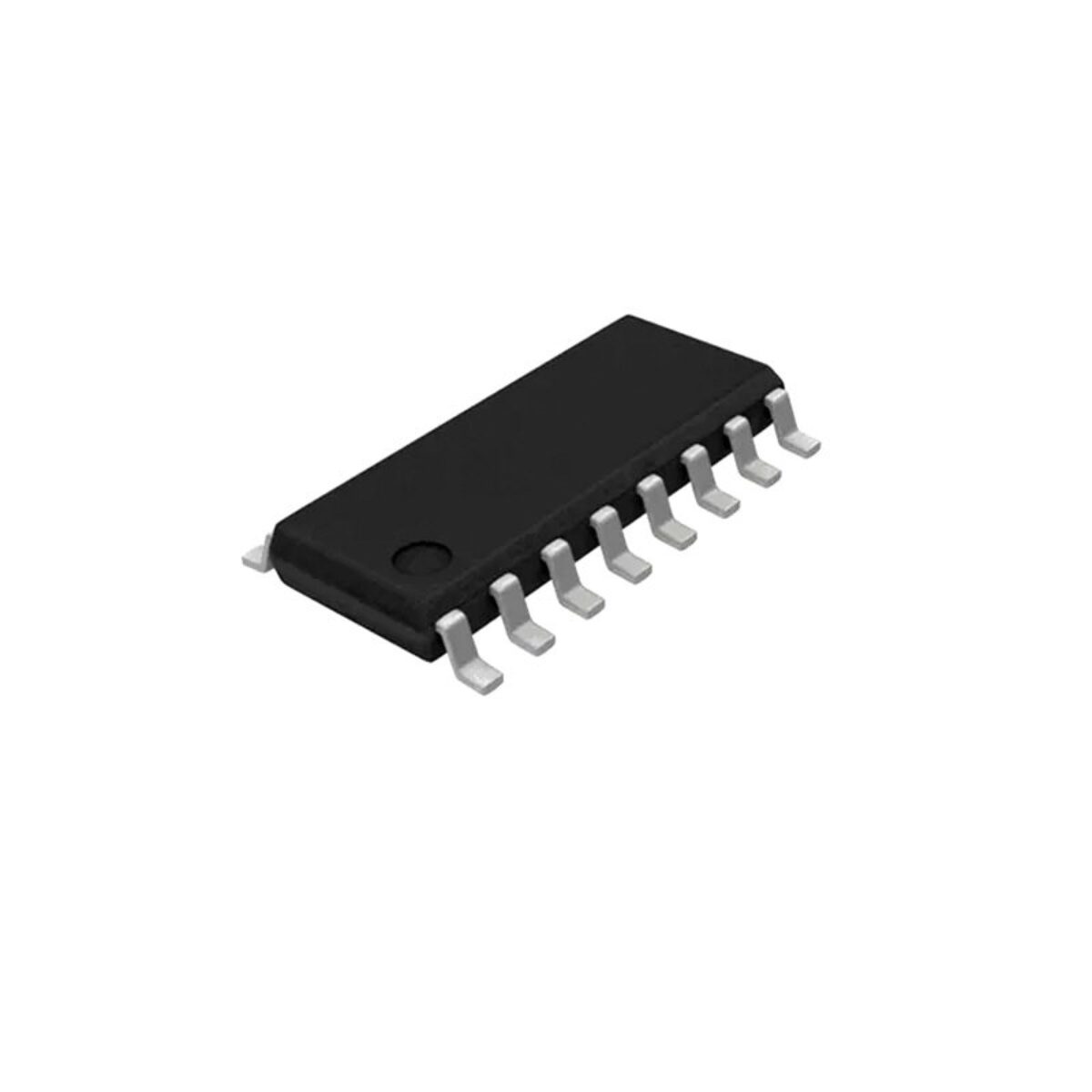

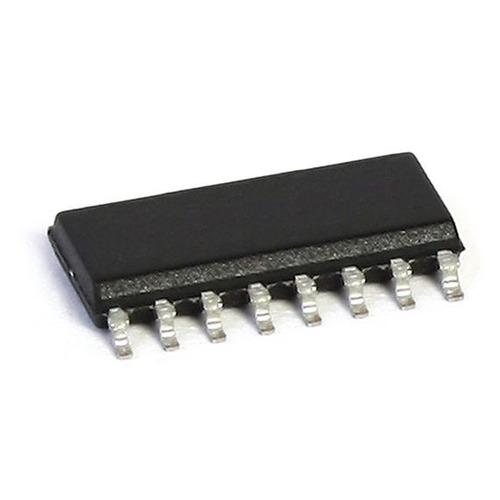

ULN2003A drivers Darlington SMD-16
R$ 1,69
O ULN2003A é um CI com sete drivers Darlington de coletor aberto, ideal para acionar cargas de alta corrente como relés e motores. Suporta até 50V e 500mA por canal, com diodos de roda livre para proteção. Compatível com lógica TTL e CMOS, é perfeito para projetos que exigem amplificação de sinais de baixa potência.
Disponível por encomenda
Frete Grátis acima de R$199,00
- Envio com rastreio
- Pagamento via Pix e cartão
- Suporte rápido no WhatsApp
Descrição
Funcionamento
Array de sete pares Darlington NPN de coletor aberto integrados em um único CI, com diodos de roda livre (flyback) internos em cada saída. Cada canal amplifica um sinal de entrada TTL/CMOS de baixa corrente para acionar cargas de maior corrente no coletor. Os diodos de roda livre protegem o circuito de transientes indutivos gerados por cargas como relés, motores e solenoides. A saída de coletor aberto exige resistor de pull-up ou tensão de carga no pino COM para o funcionamento correto.
Características Técnicas
- Canais: 7
- Tensão de carga máxima (Vout): 50 V
- Corrente por canal: 500 mA
- Entrada: Compatível com TTL e CMOS
- Diodos de roda livre: Internos em cada saída
- Encapsulamento: SOIC-16
Aplicações Típicas
- Driver de motor de passo unipolar (4 ou 5 fases)
- Acionamento de relés a partir de sinais de microcontroladores
- Controle de solenoides e atuadores eletromagnéticos
- Expansão de saídas de corrente em CLPs e sistemas embarcados
Informação adicional
| Disponibilidade | Sob demanda – envio em ate 20 dias |
|---|
