Ponte H L298N Driver

Descrição

Driver Motor Ponte H L298n Placa Controladora Driver L298n



O uso de Ponte H é interessante para diversas implementações com motores, porque estes componentes permitem uma série de facilidades. A ponte H nos permite girar o motor para ambos os lados, além de possibilitar o controle de motores de passo, como um driver controlador.



Também conhecido como ponte H, permite controlar velocidade e sentido de rotação de até dois motores.

Contém dois canais permitindo controlar até 2 motores ao mesmo tempo.

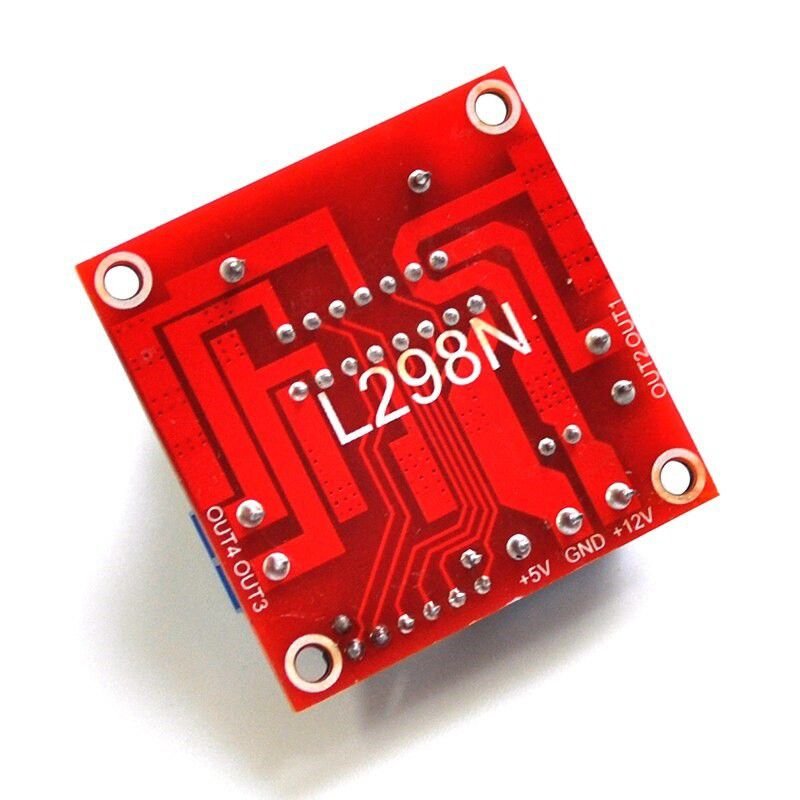

Contém terminais parafusáveis para fácil instalação e buracos nas extremidades da placa para fixação utiliza o CI microcontrolador L298n

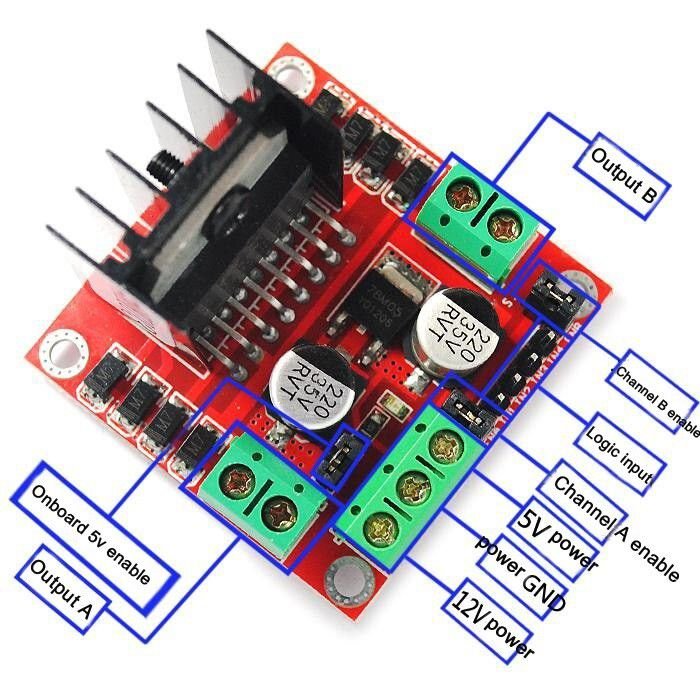

– Output A: conexão do Motor 1.

– Output B: conexão do Motor 2.

– +5v: A placa possui um regulador de tensão 5v integrado, e este regulador pode ser acionado pelo jumper “5v enable” caso a alimentação da placa seja de 7V – 35V.

– Input: quatro entradas de controle In1, In2, In3 e In4.



In 1: PWM para a velocidade do motor 1.

In 2: Sinal digital para sentido de rotação do motor 1 (nível 0 > horário e nível 1 anti-horário).

In 3: PWM para a velocidade do motor 2.

In 4: Sinal digital para sentido de rotação do motor 2 (nível 0 > horário e nível 1 anti-horário).

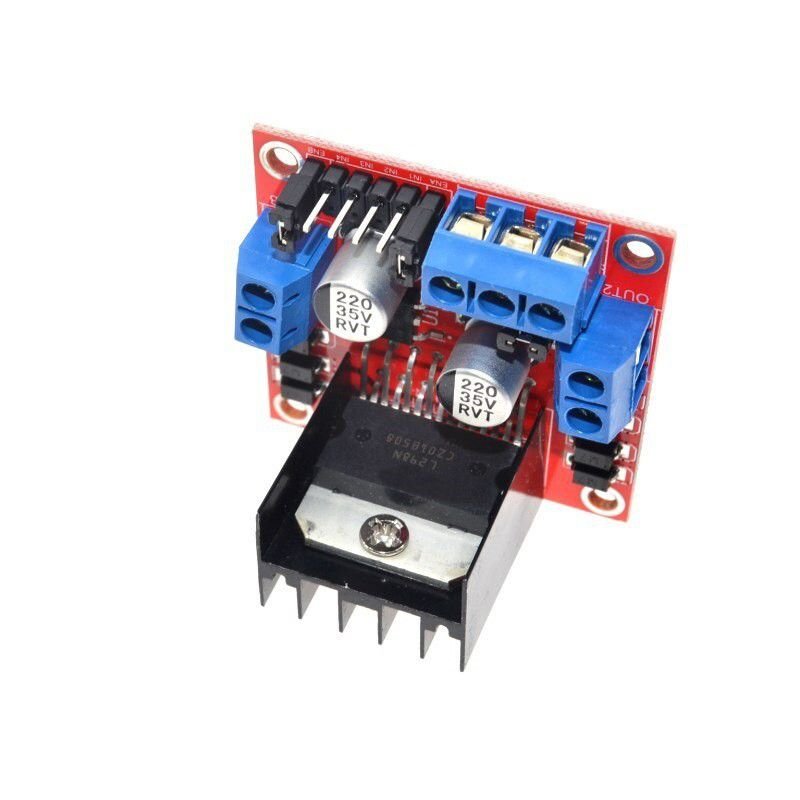

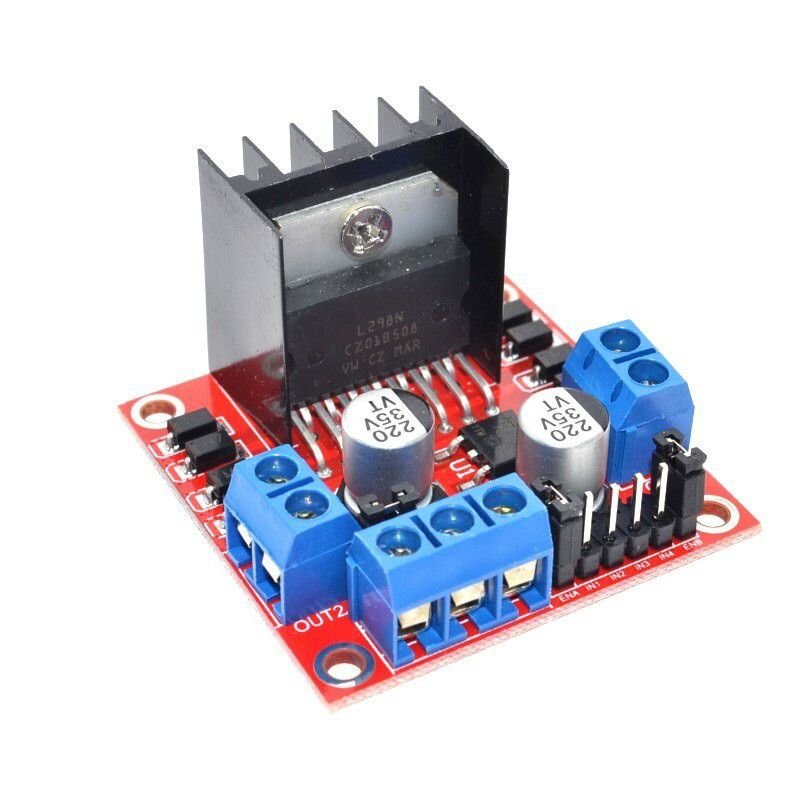

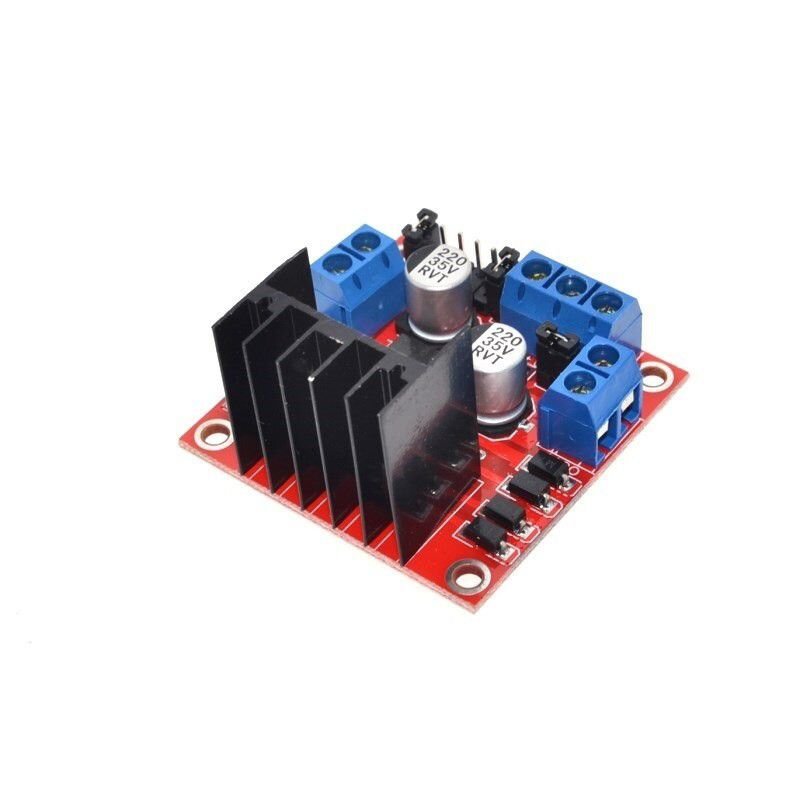

Módulo ponte H para projetos eletrônicos, L298N



Características

-Quantidade de canais: 2

-Tensão máxima de alimentação: 7 – 35V

-Tensão de operação: 5V

-Corrente máxima por canal: 2A

-Corrente máx por entrada digital: 36mA

-Limites de temperatura: -20ºC – 135ºC

-Potência máxima dissipada: 25W

-Dimensões: 43mm x 43mm x 27mm



-Peso: 31g

Acompanha:
01 – L298N
