Placa Cnc Shield V3

Descrição

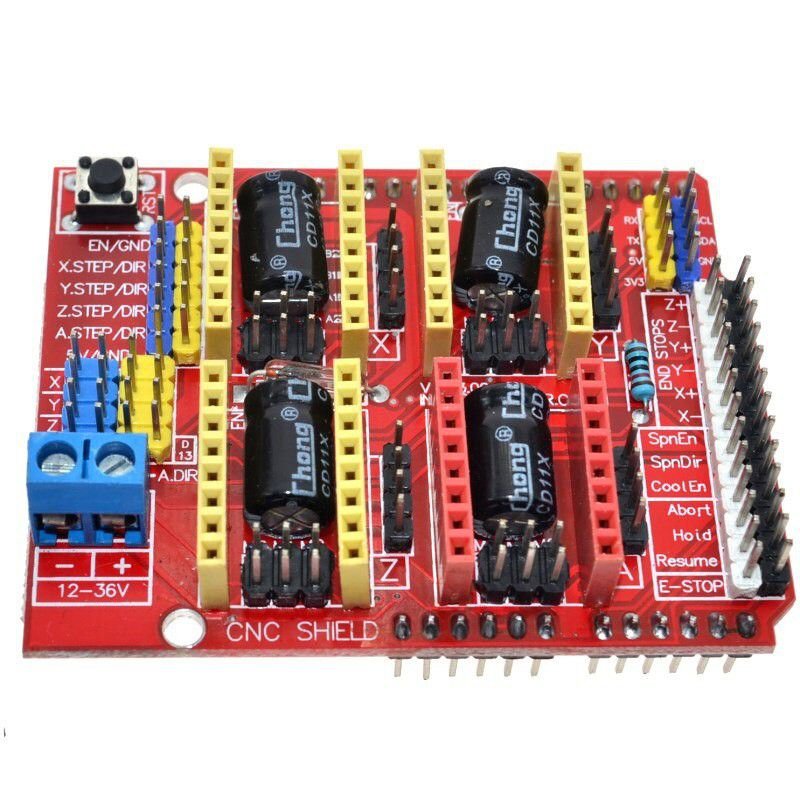

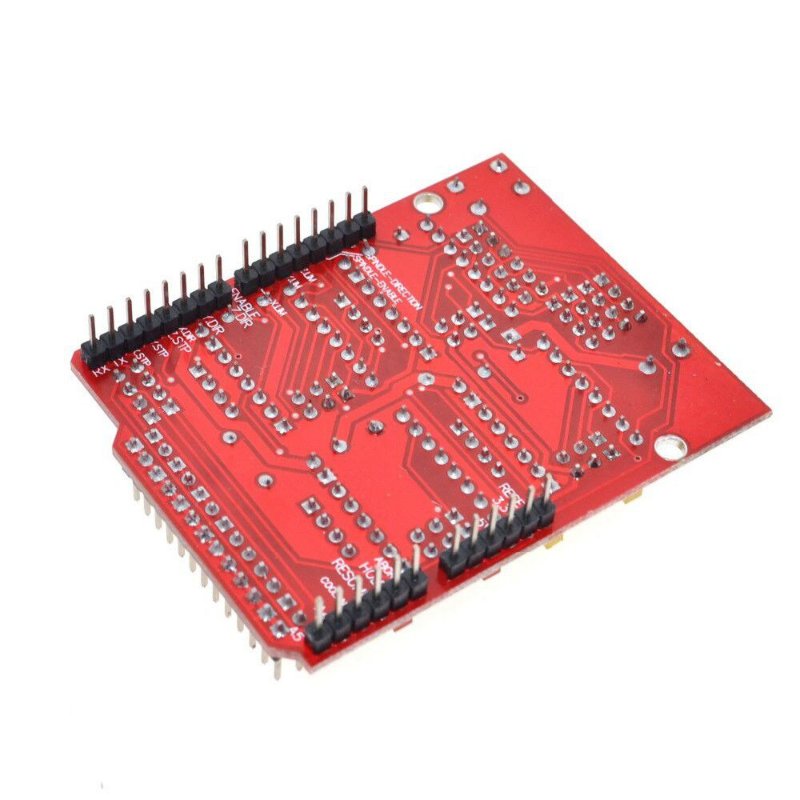

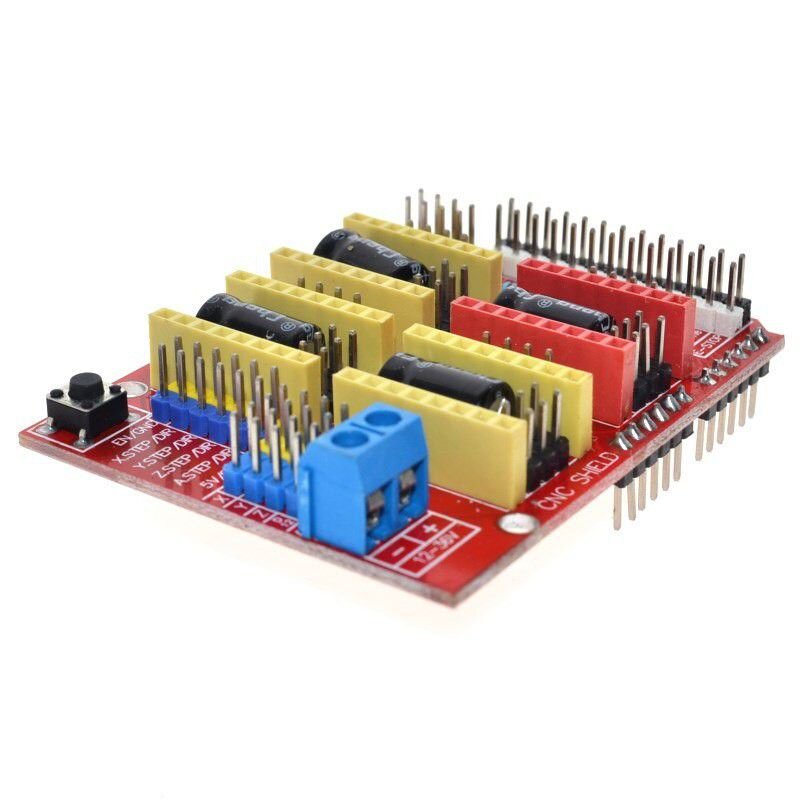

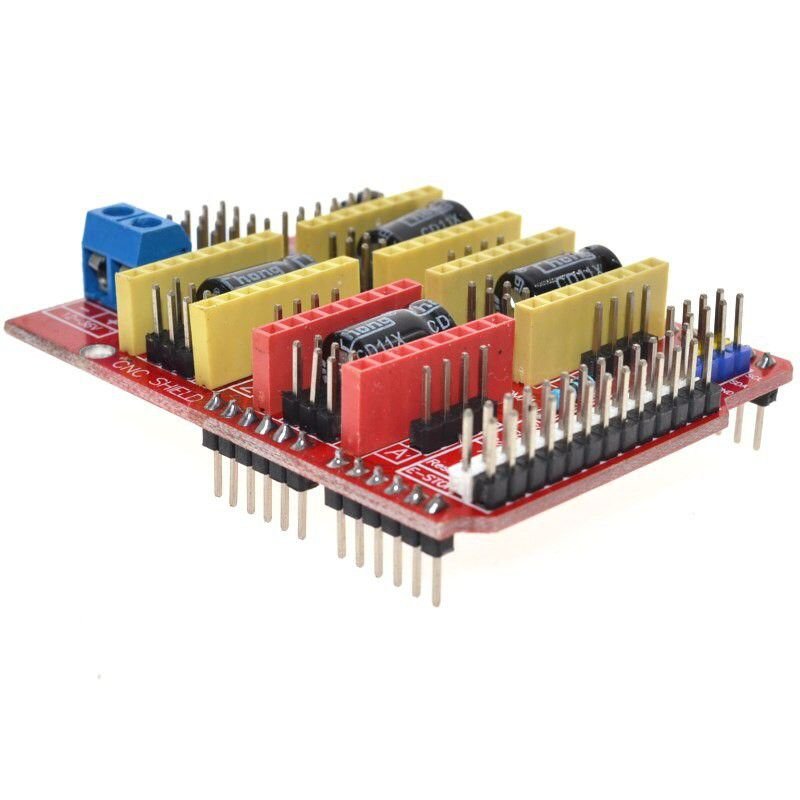

### Placa CNC Shield V3

#### Funcionamento
A CNC Shield V3 é uma placa de expansão projetada para controlar máquinas CNC utilizando drivers de motor de passo. Ela se conecta a um microcontrolador, como o Arduino, permitindo o controle de múltiplos eixos de motores de passo, geralmente X, Y, Z e um eixo adicional (A).

#### Características Técnicas

– **Tensão de Operação:** 12V a 36V
– **Consumo de Corrente:** Dependente dos drivers de motor de passo utilizados
– **Compatibilidade:** Compatível com drivers A4988 e DRV8825
– **Número de Eixos:** 4 (X, Y, Z, A)
– **Conectores:**
– Conectores para drivers de motor de passo
– Conectores para fim de curso
– Conector para alimentação externa
– **Dimensões Físicas:** Aproximadamente 69 mm x 54 mm
– **Materiais:** PCB em fibra de vidro com conectores de pinos e terminais de parafuso
– **Protocolo de Comunicação:** Utiliza comunicação direta com microcontroladores via pinos de entrada e saída

#### Aplicações Típicas

– Máquinas CNC de pequeno porte
– Impressoras 3D
– Máquinas de corte a laser
– Projetos de automação residencial
– Robótica

Esta placa é amplamente utilizada em projetos maker e de prototipagem devido à sua simplicidade e compatibilidade com diversos drivers e microcontroladores.
