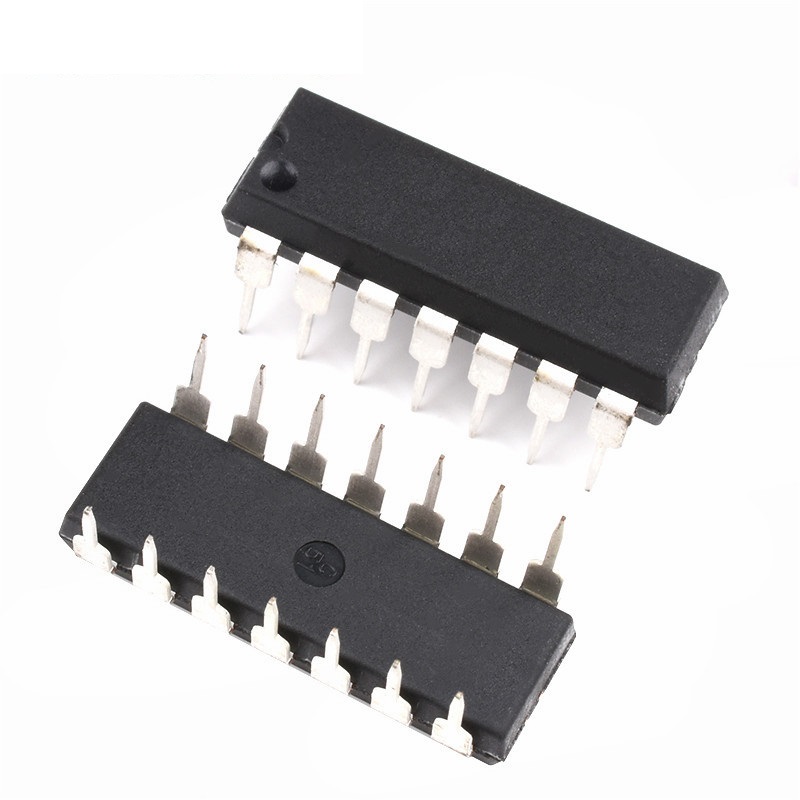

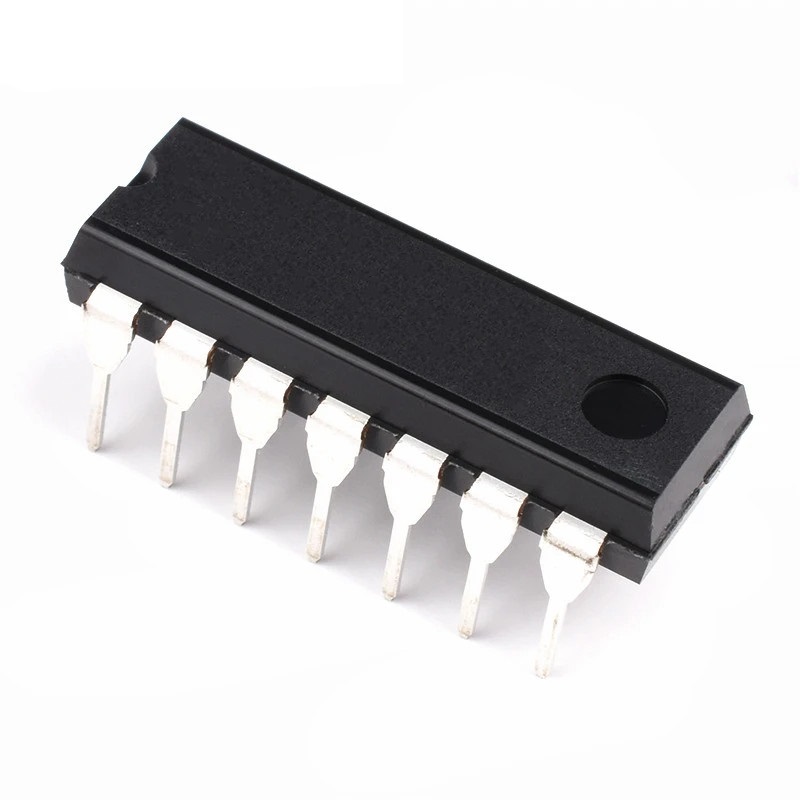

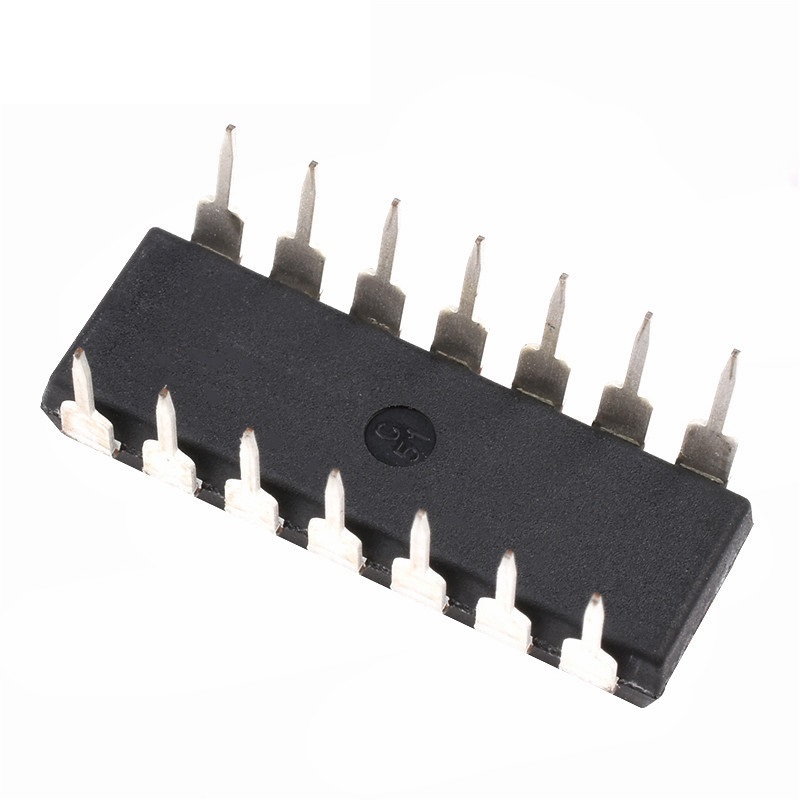

NE556 Temporizador DIP14
R$ 4,94
O NE556 é um circuito integrado com dois temporizadores monoestáveis baseados no IC 555. Com 16 pinos, ele opera em modos monoestável e astável, oferecendo ampla faixa de temporização. Usado em temporizadores, osciladores e geradores de pulso, é ideal para projetos eletrônicos diversos.
20 em estoque (pode ser encomendado)
Frete Grátis acima de R$199,00
- Envio com rastreio
- Pagamento via Pix e cartão
- Suporte rápido no WhatsApp
Descrição
Funcionamento
CI com dois temporizadores 555 totalmente independentes num único encapsulamento. Cada temporizador é baseado em dois comparadores de tensão, um flip-flop RS, um transistor de descarga e um divisor resistivo interno de referência. No modo monoestável, um pulso de disparo gera um pulso de saída de duração T = 1,1 × R × C (determinado por componentes externos). No modo astável, o circuito oscila continuamente com frequência e ciclo de trabalho definidos por dois resistores e um capacitor externos.
Características Técnicas
- Temporizadores: 2 independentes (equivalentes a dois NE555)
- Tensão de alimentação: 5 V a 15 V
- Corrente de saída: até 200 mA por canal
- Modos de operação: Monoestável e astável
- Encapsulamento: DIP-14
Aplicações Típicas
- Gerador de pulsos e delays sequenciais com dois estágios independentes
- Oscilador astável para sinalização sonora ou PWM
- Temporizadores de atraso em automação didática
- Circuito de modulação de largura de pulso (PWM) simples
