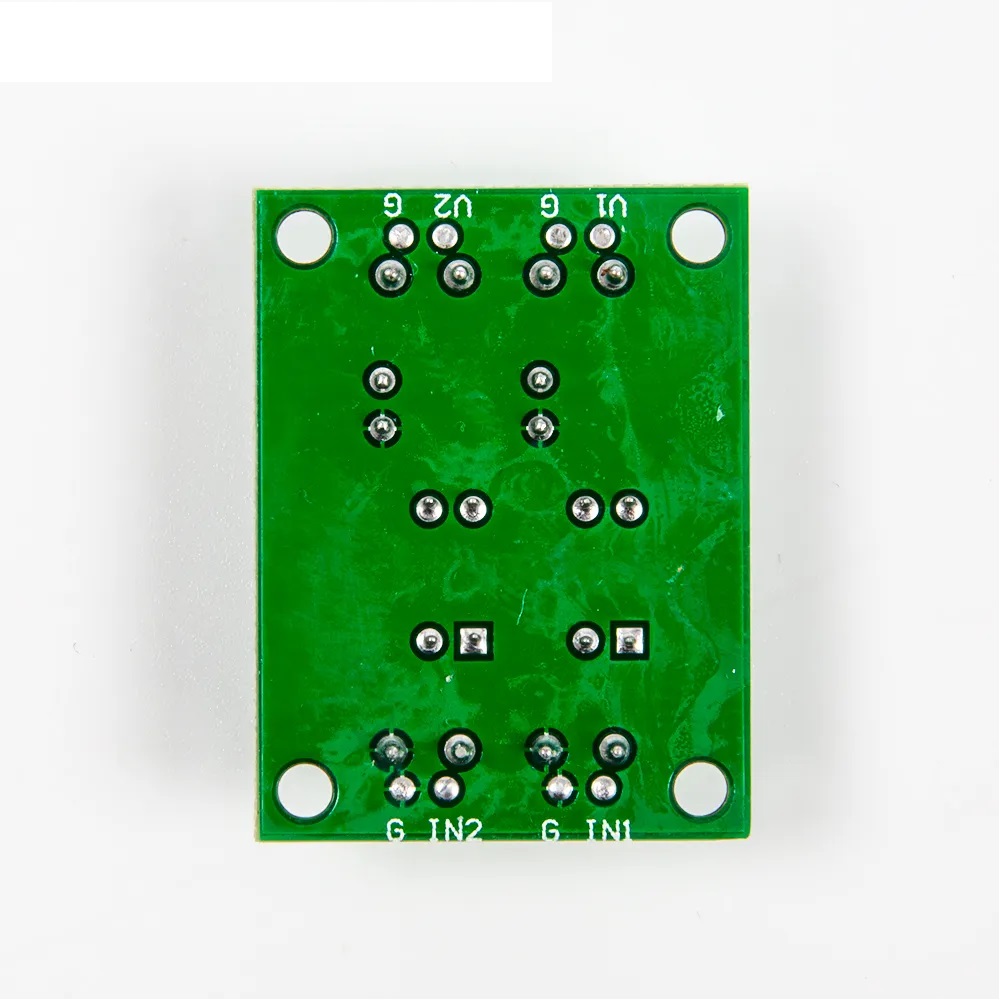

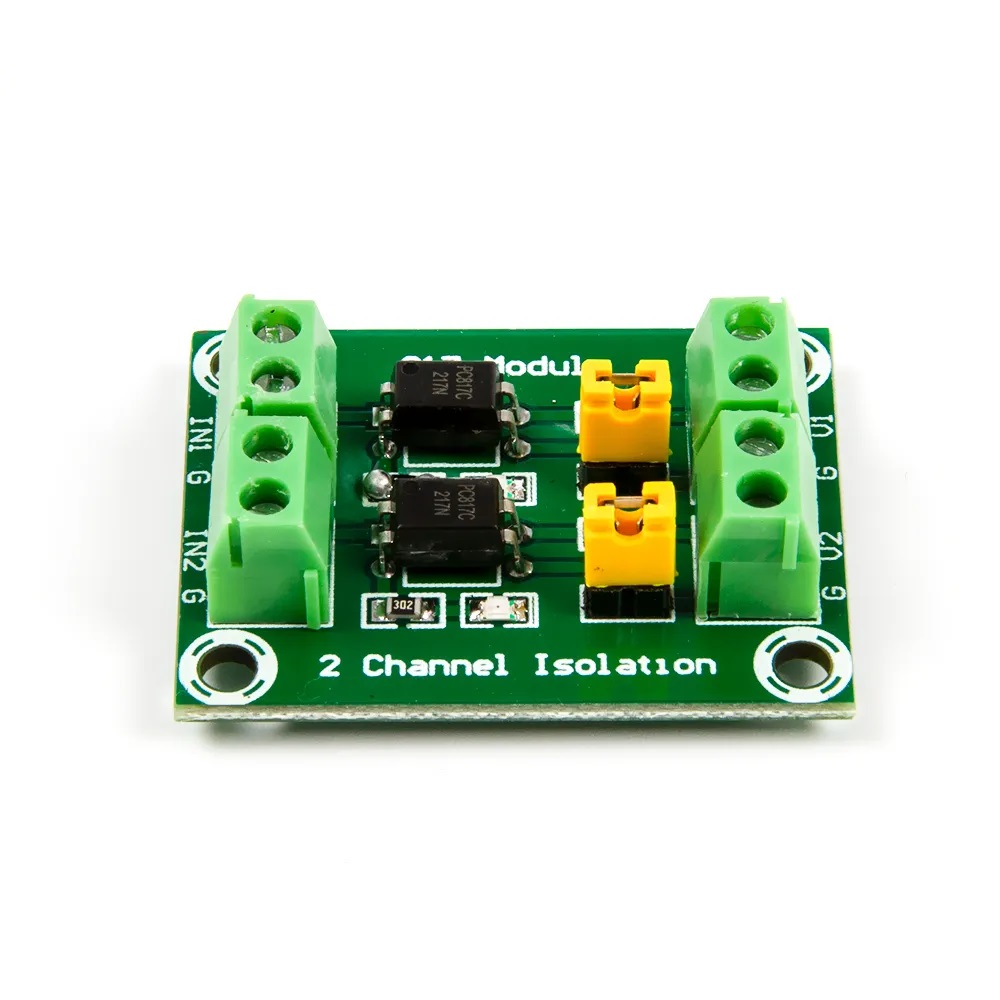

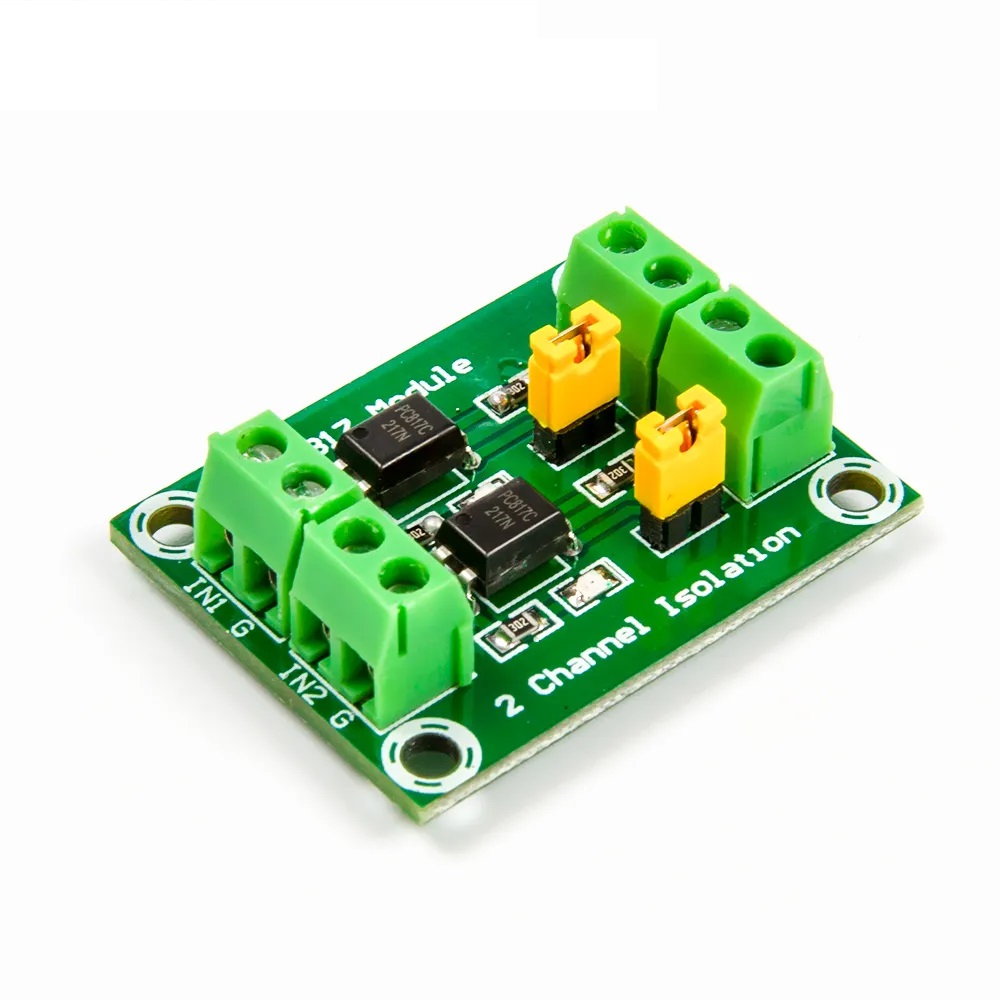

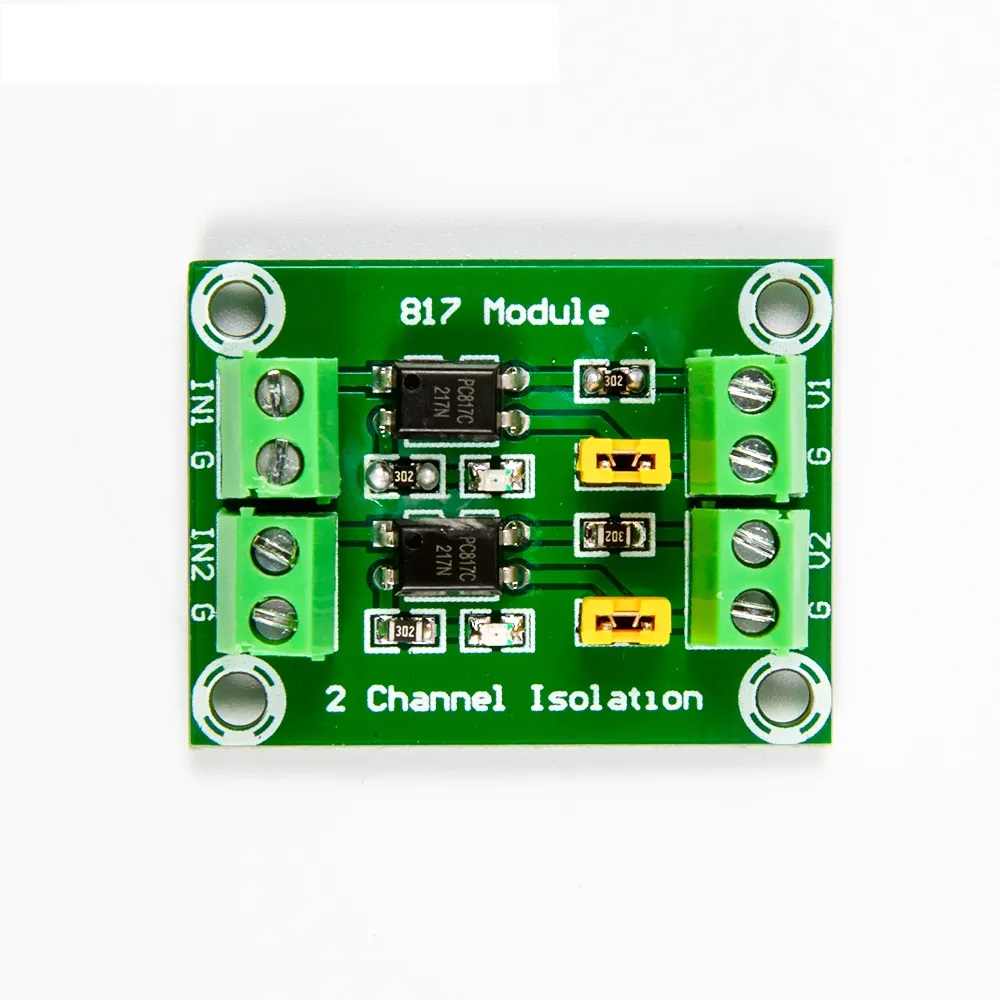

Módulo Optoacoplador PC817 com 2 Canais

Descrição

Funcionamento

Módulo com dois optoacopladores PC817 independentes. Cada canal é composto por um LED emissor de infravermelho e um fototransistor receptor separados galvanicamente. O sinal de controle (baixa tensão, GPIO do microcontrolador) aciona o LED, que por sua vez controla o fototransistor no lado de alta tensão, sem contato elétrico entre os dois circuitos. A isolação típica é de 5 kV pico.

Características Técnicas

• Optoacoplador: PC817
• Canais: 2
• Tensão de isolamento: 5 kV pico
• Tensão de entrada (LED): 1,2 V a 1,4 V forward voltage
• Corrente do LED: 1 mA a 50 mA
• Tensão de saída (coletor): até 35 V
• Corrente de saída (coletor): até 50 mA
• CTR (ganho de corrente): 80% a 300%

Aplicações Típicas

• Acionamento de relés a partir de GPIO de microcontrolador
• Isolação entre circuitos de controle e circuitos de alta tensão
• Interface com CLPs e sistemas industriais
• Proteção de GPIO contra tensões incompatíveis
