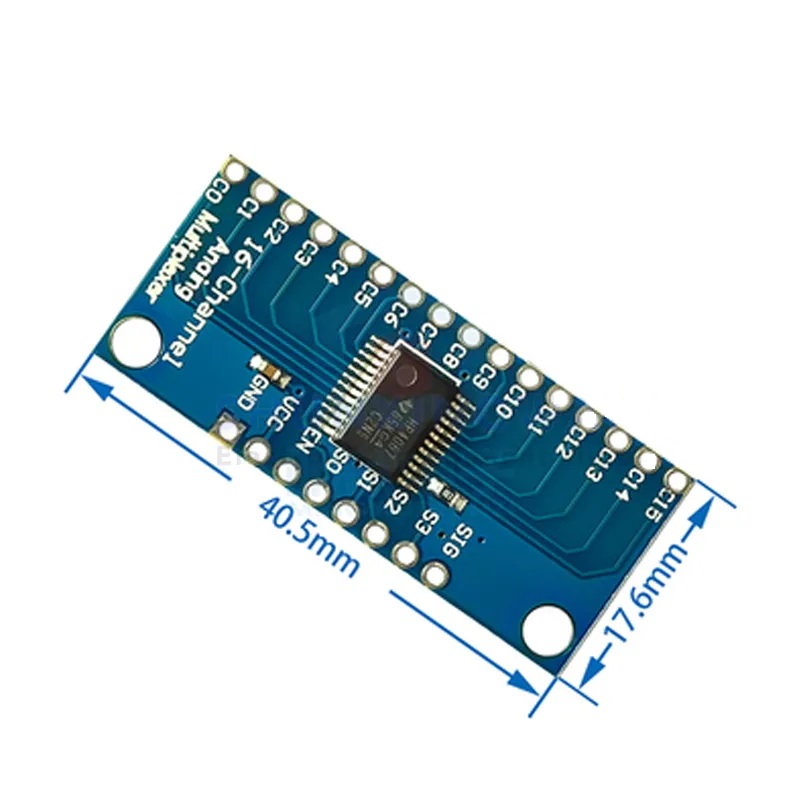

Módulo Multiplexador CD74HC4067 CMOS Analógico Digital 16 Canais
R$ 12,48
O Módulo Multiplexador CD74HC4067 permite expandir entradas/saídas analógicas ou digitais em microcontroladores como Arduino. Com 16 canais, ele seleciona entradas específicas, conectando múltiplos sensores ou dispositivos a um único pino, ampliando a capacidade de projetos eletrônicos.
7 em estoque (pode ser encomendado)
Frete Grátis acima de R$199,00
- Envio com rastreio
- Pagamento via Pix e cartão
- Suporte rápido no WhatsApp
Descrição
Funcionamento
Multiplexador analógico e digital de 16 canais baseado no CD74HC4067. Um único canal de sinal bidirecional (SIG) é conectado a um dos 16 canais de entrada/saída (C0 a C15) conforme a combinação de 4 pinos de seleção (S0 a S3) via lógica digital. O microcontrolador controla os 4 pinos de seleção e lê ou escreve no pino SIG para acessar o canal desejado sequencialmente.
Características Técnicas
- Chip: CD74HC4067
- Número de canais: 16
- Seleção de canal: 4 pinos digitais (S0 a S3)
- Sinal bidirecional: sim (analógico e digital)
- Tensão de operação: 2 V a 6 V
- Resistência de condução (Ron) típica: 70 Ω a 5 V
- Pino de enable: pino EN (ativo em LOW)
Aplicações Típicas
- Expansão de entradas analógicas em Arduino com poucas portas ADC
- Leitura de múltiplos sensores analógicos com um único pino ADC
- Multiplexação de sinais digitais para reduzir uso de GPIOs
