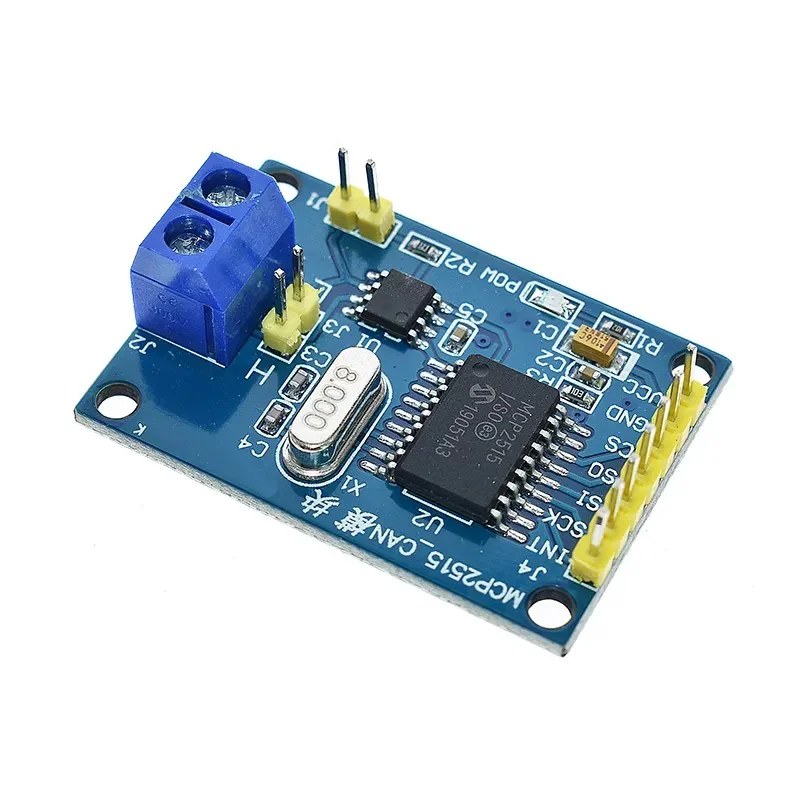

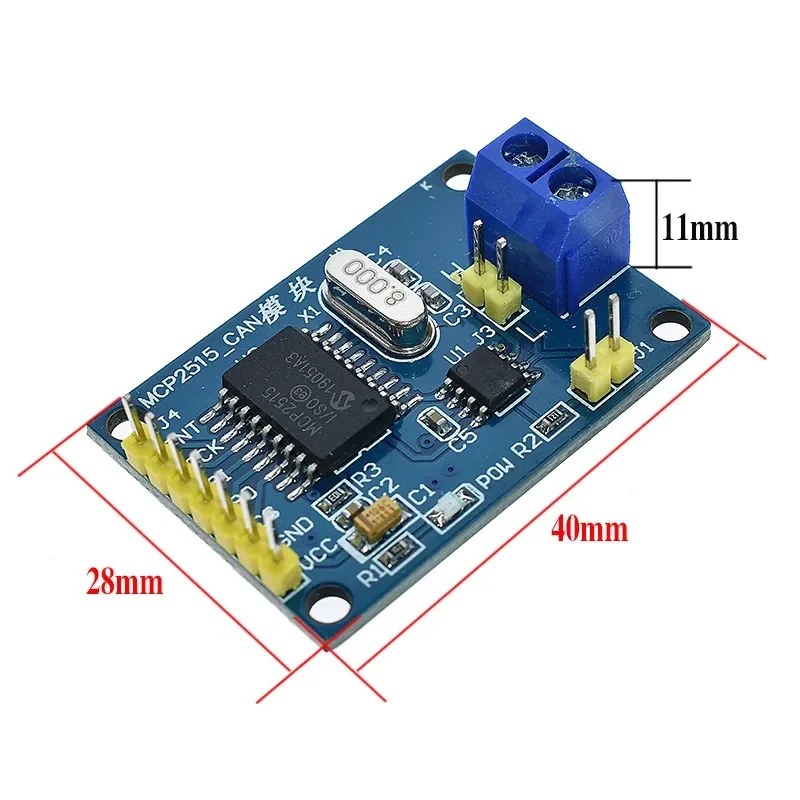

Módulo CAN Bus MCP2515 + TJA1050 para Arduino
R$ 14,95
Módulo CAN Bus com controlador MCP2515 e transceptor TJA1050 para comunicação via protocolo CAN com Arduino. Permite integração com redes automotivas e industriais via SPI, ideal para leitura de dados OBD e automação.
8 em estoque (pode ser encomendado)
Frete Grátis acima de R$199,00
- Envio com rastreio
- Pagamento via Pix e cartão
- Suporte rápido no WhatsApp
Descrição
Funcionamento
Módulo de interface CAN Bus que combina o controlador CAN MCP2515 da Microchip (com buffer de transmissão/recepção e filtros de mensagem) e o transceptor físico TJA1050 da NXP (que converte os sinais CANH e CANL do barramento diferencial para os níveis lógicos TTL do MCP2515). A comunicação entre o módulo e o Arduino é via SPI. A velocidade do barramento é configurável até 1 Mbit/s.
Características Técnicas
- Controlador CAN: MCP2515
- Transceptor: TJA1050
- Interface com microcontrolador: SPI
- Velocidade CAN: até 1 Mbit/s
- Tensão de operação: 5 V
- Conector de barramento: bornes CANH + CANL
- Resistor de terminação: 120 Ω (selecionar por jumper em alguns modelos)
Aplicações Típicas
- Diagnóstico veicular OBD e acesso ao barramento CAN de automóveis
- Redes de sensores industriais com protocolo CAN
- Comunicação entre módulos embarcados via barramento CAN
