Driver Motor Passo Drv8825 Com Dissipador De Calor

Descrição

Driver Motor Passo Drv8825 Com Dissipador De Calor

Os motores de passo permitem um posicionamento preciso com facilidade. Eles são usados em vários tipos de equipamentos para um ângulo de rotação preciso e controle de velocidade usando sinais de pulso. Os motores de passo geram alto torque com um corpo compacto, e são ideais para aceleração rápida e resposta. Os motores de passo também mantêm sua posição na parada, devido ao seu design mecânico. As soluções do motor de passo consistem em um driver (leva sinais de pulso e converte-os para o movimento do motor) e um motor de passo.

Os drivers do motor de passo convertem os sinais de pulso do controlador em movimento do motor para conseguir um posicionamento preciso.

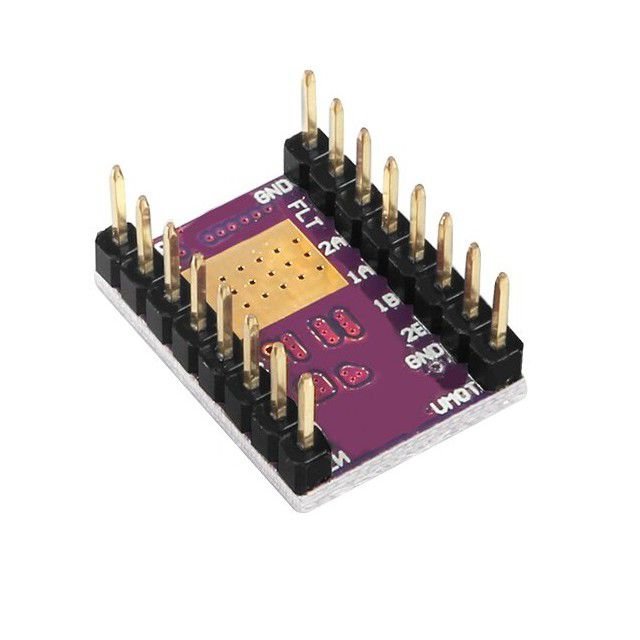

O DRV8825 é uma placa breakout para o driver de motor de passo bipolar DRV8825 que possui limitação de corrente ajustável, proteção contra sobretemperatura e seis resoluções de passo (1/1, 1/2, 1/4, 1/8, 1/16 e 1/32). Ele opera de 8,2V a 45V, e pode fornecer até 1,5A por fase continuamente sem a necessidade de um dissipador ou ventilação forçada (podendo chegar a 2,2 A por bobina com ventilação forçada suficiente).

Especificações:

– Microcontrolador: DRV8825
– Tensão lógica: 3,5 a 5V
– Tensão saída motores: 8 a 35V
– Resoluções ajustável: 1/1, 1/2, 1/4, 1/8m 1/16 e 1/32 passos

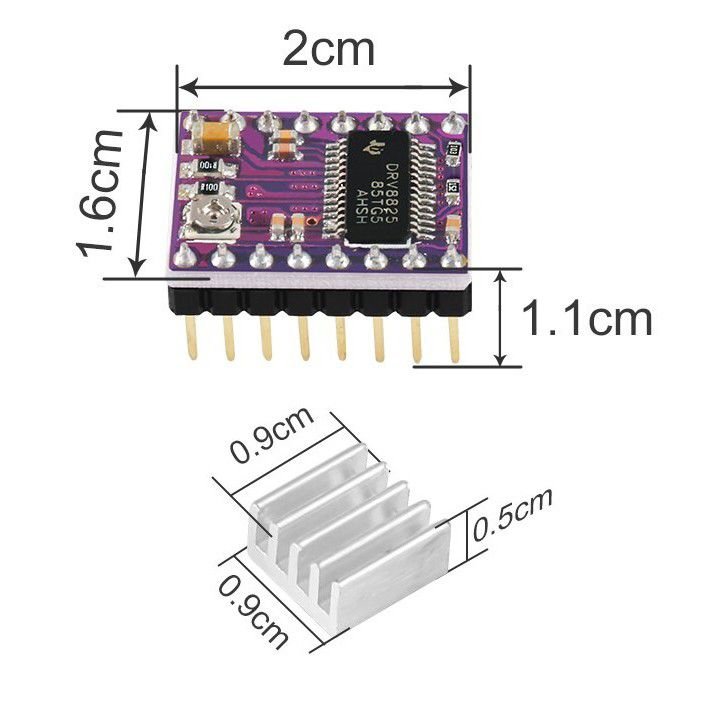

– Dimensões: 20x15x2mm; (ignorando os pinos)
– Limite de corrente do motor de passo 2.5A

Itens Incluídos:
1 unidade – driver motor de passo DRV8825
1 unidade – dissipador de calor
