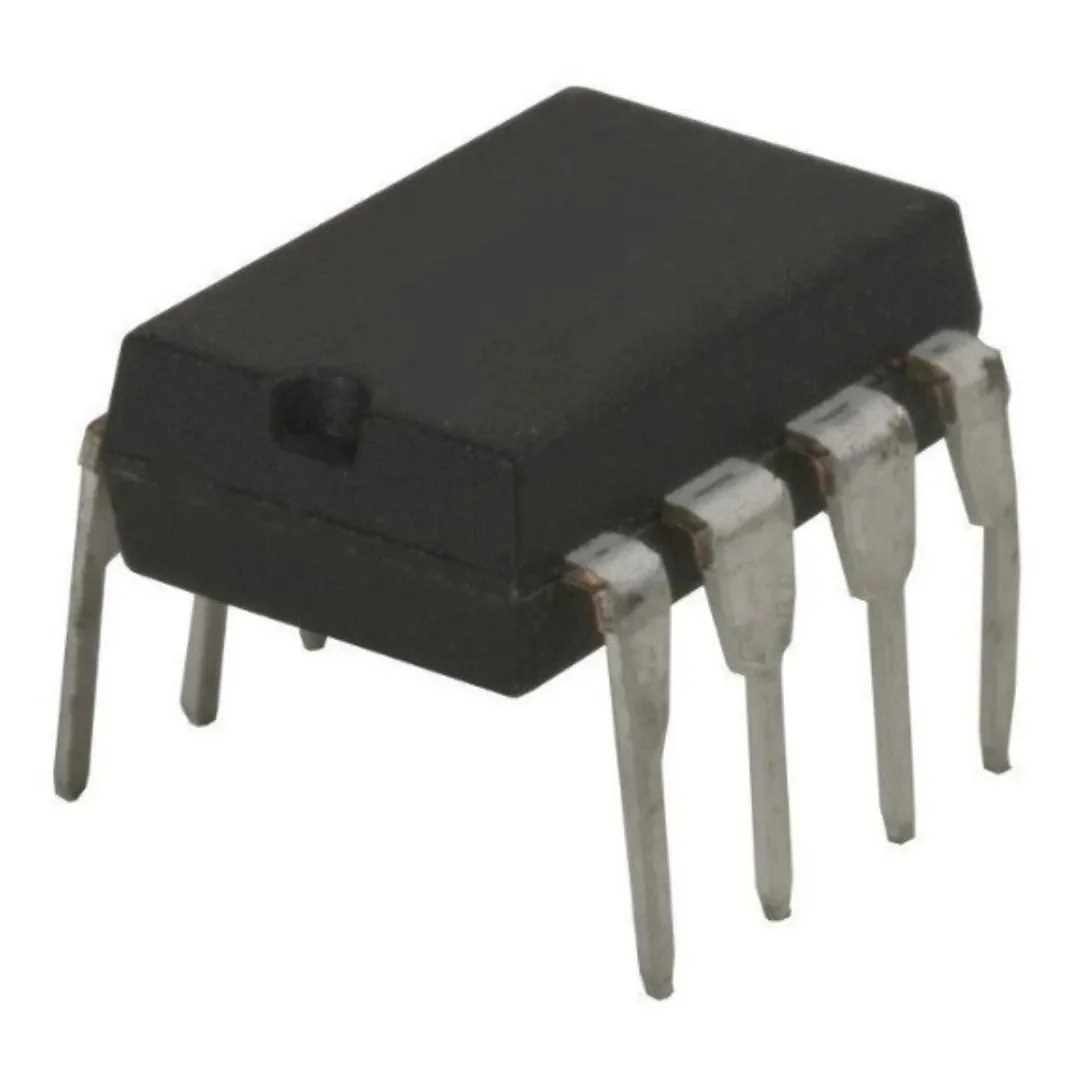

CI LM311P Comparador de Tensão DIP-8
R$ 5,80
CI LM311P comparador de tensão de precisão em encapsulamento DIP-8. Adequado para comparação de dois níveis de tensão com saída de coletor aberto, compatível com lógica TTL e CMOS em projetos de eletrônica analógica e digital.
35 em estoque (pode ser encomendado)
Frete Grátis acima de R$199,00
- Envio com rastreio
- Pagamento via Pix e cartão
- Suporte rápido no WhatsApp
Descrição
Funcionamento
Comparador de tensao de uso geral com saida a coletor aberto (open-collector), em encapsulamento DIP-8. Compara as tensoes nas entradas inversora e nao-inversora e aciona a saida de acordo com o resultado. A saida a coletor aberto permite acionar cargas com tensao superior a alimentacao do CI (ate 36 V) via resistor pull-up externo.
Características Técnicas
- Modelo: LM311P
- Tipo de saida: Coletor aberto (open-collector)
- Tensao de alimentacao: Simples (5 V a 36 V) ou dupla (+/-15 V)
- Tensao maxima de saida: 36 V (com pull-up externo)
- Corrente de saida maxima: 50 mA
- Encapsulamento: DIP-8
Aplicações Típicas
- Deteccao de nivel de tensao e comparacao de sinais analogicos
- Interface entre logica TTL/CMOS e cargas de tensao diferente
- Osciladores e circuitos de trigger em projetos analogicos
