5 x Encoder Rotacional KY040

Descrição

Acompanha:

• 05 unidades de Encoder Rotacional KY040

Encoder Rotacional KY040

Funcionamento

O encoder rotacional KY040 é um dispositivo eletromecânico que converte a posição angular de um eixo em sinais elétricos digitais. Ele utiliza dois sinais de saída, geralmente chamados de CLK e DT, que geram pulsos em quadratura, permitindo a determinação da direção e quantidade de rotação.

Características Técnicas

• Tensão de Operação: 3.3V a 5V
• Consumo de Corrente: Aproximadamente 10 mA
• Protocolo de Comunicação: Sinais digitais (pulsos em quadratura)
• Número de Pinos: 5 (CLK, DT, SW, VCC, GND)
• Material: Plástico e metal
• Dimensões Físicas:

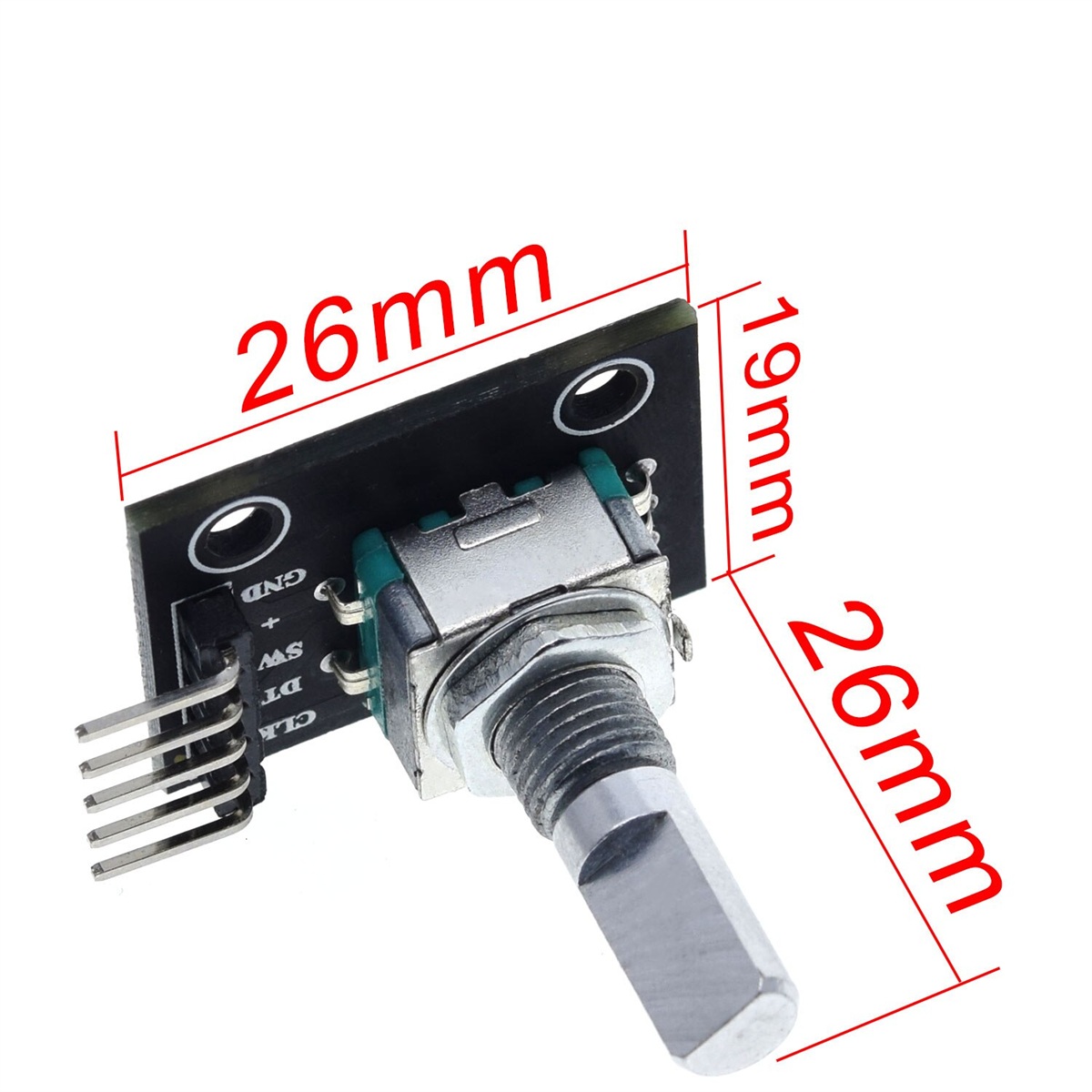

• Placa: 26 mm x 19 mm
• Eixo: Comprimento de aproximadamente 15 mm
• Resolução: Normalmente 20 pulsos por rotação completa
• Tipo de Comutação: Incremental
• Interruptor de Pressão: Integrado (pino SW)

Aplicações Típicas

• Automação residencial
• Interfaces de usuário em dispositivos eletrônicos
• Controle de volume em sistemas de áudio
• Robótica
• Sistemas embarcados e IoT

Este encoder é amplamente utilizado em projetos de hobby e prototipagem devido à sua simplicidade e facilidade de integração com microcontroladores.
