2 x Placa Cnc Shield V4

Descrição

Acompanha:

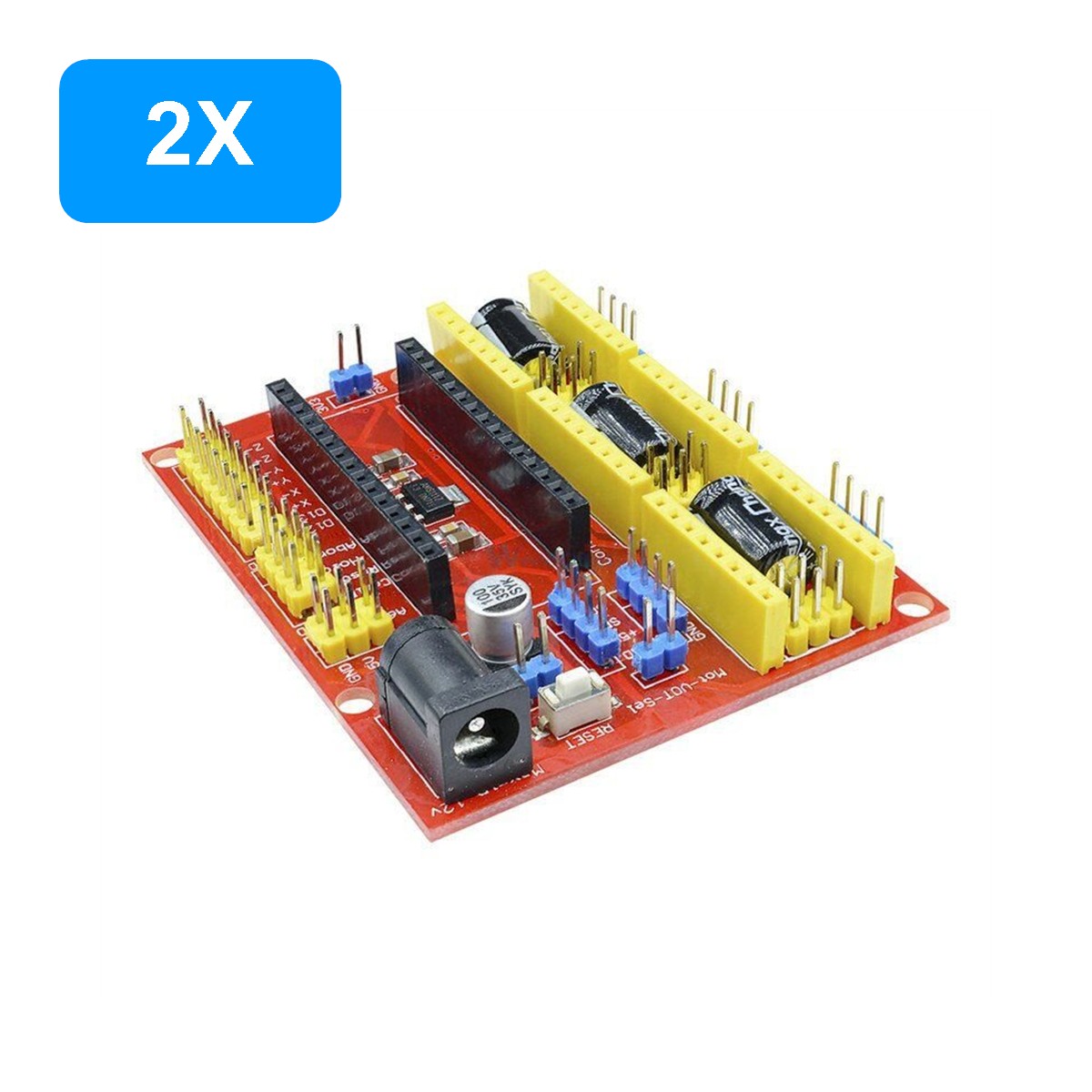

– 02 unidades de Placa Cnc Shield V4

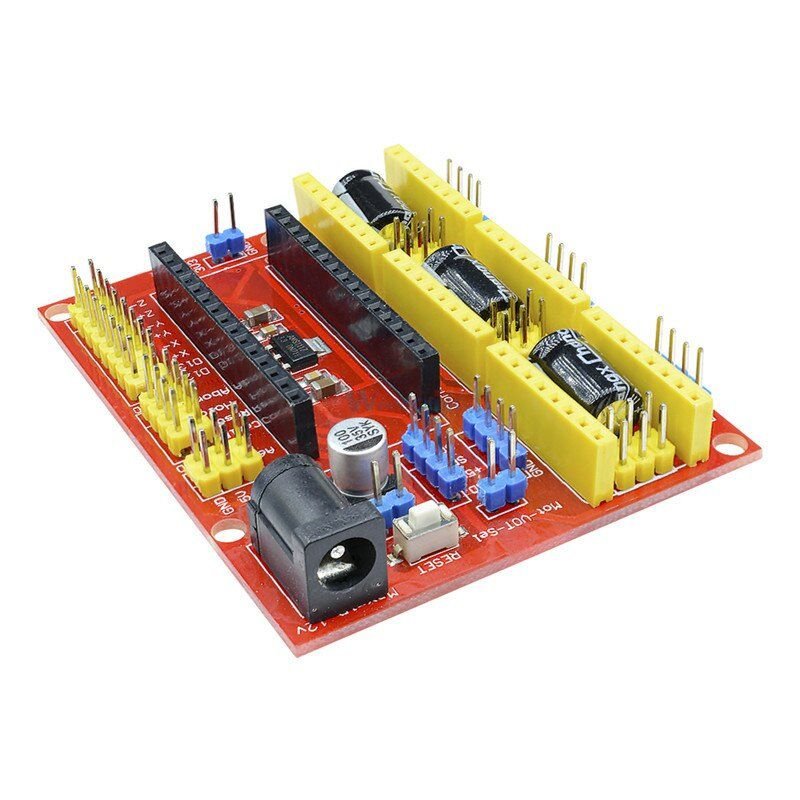

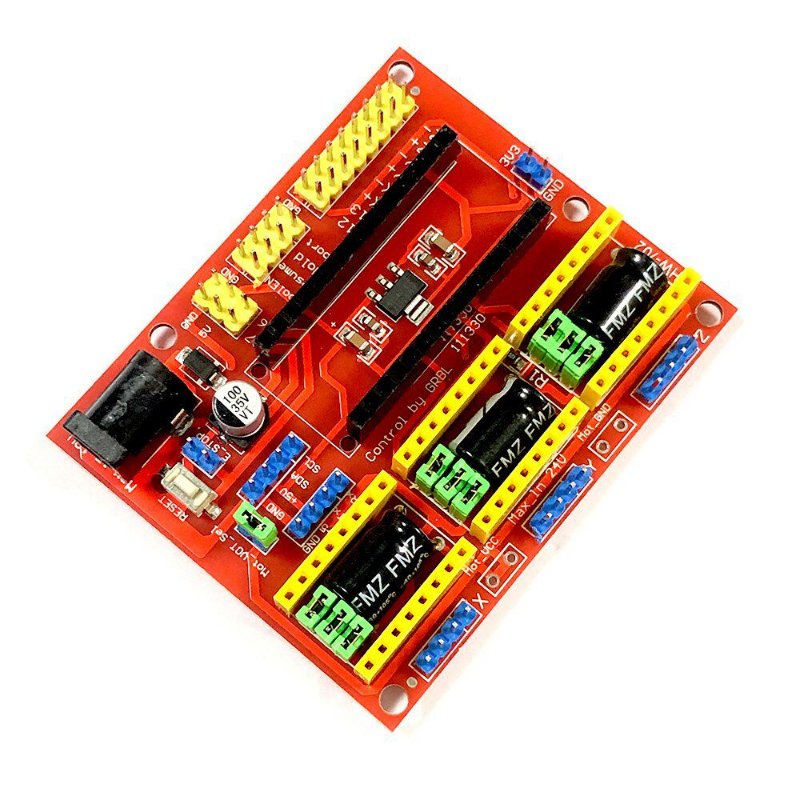

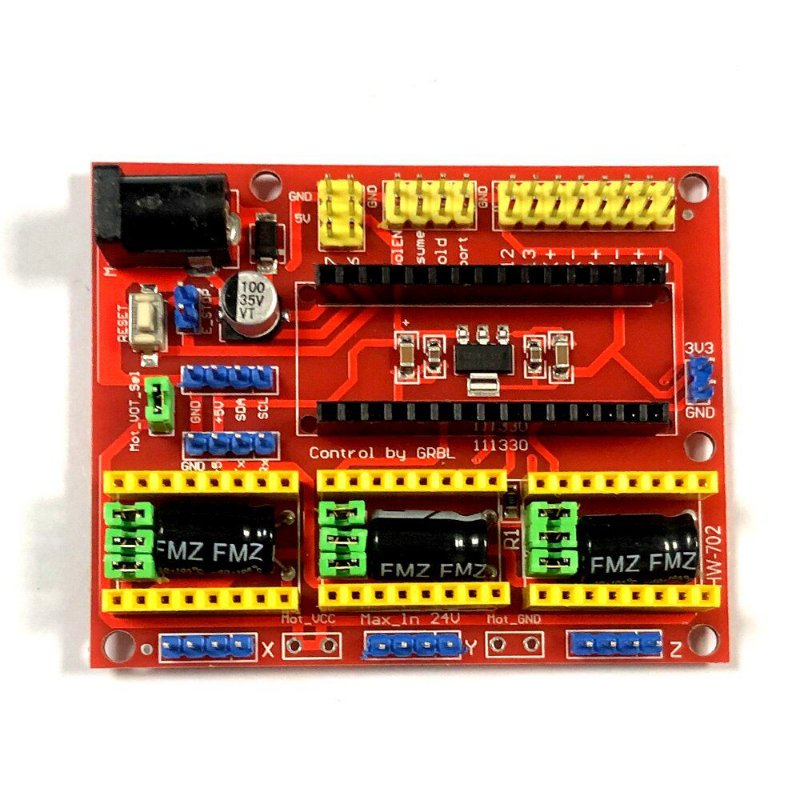

### Placa CNC Shield V4

#### Funcionamento
A Placa CNC Shield V4 é projetada para controlar máquinas CNC, como roteadores, gravadoras e impressoras 3D. Ela atua como uma interface entre um microcontrolador, geralmente um Arduino, e os drivers de motor de passo, permitindo o controle preciso dos motores em múltiplos eixos.

#### Características Técnicas

– **Tensão de Operação**: 12V a 36V.
– **Consumo de Corrente**: Dependente dos drivers de motor de passo utilizados.
– **Compatibilidade**: Projetada para ser usada com Arduino UNO.
– **Número de Eixos**: Suporta até 4 eixos (X, Y, Z, A).
– **Drivers Compatíveis**: A4988, DRV8825 e outros drivers de motor de passo.
– **Conectores**:
– Conectores para drivers de motor de passo.
– Terminais de parafuso para conexão de motores e alimentação.

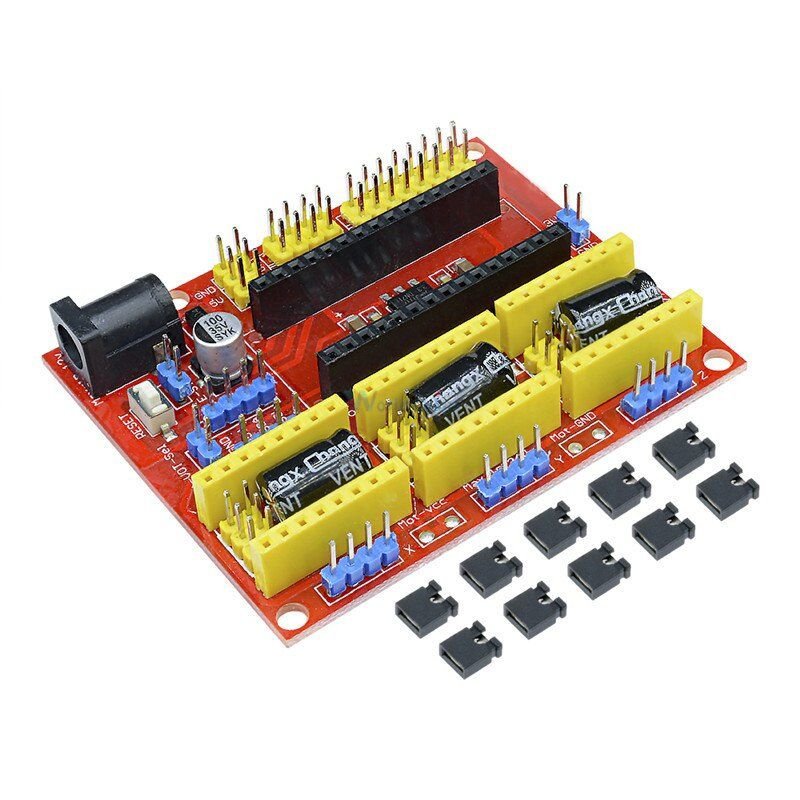

– Pinos de jumper para configuração de microstepping.
– **Dimensões Físicas**: Compatível com o formato do Arduino UNO.
– **Materiais**: PCB de fibra de vidro com componentes eletrônicos soldados.

#### Aplicações Típicas

– Máquinas CNC de pequeno porte.
– Impressoras 3D.
– Máquinas de gravação a laser.
– Projetos de automação e prototipagem.

#### Notas Adicionais

– **Protocolo de Comunicação**: Utiliza comunicação direta com o Arduino através de pinos GPIO.
– **Configuração**: Requer configuração de jumpers para ajustar microstepping e corrente dos motores.

Esta placa é ideal para projetos maker que envolvem controle de movimento preciso em múltiplos eixos.
